SG100-R Dalszy zasięg stałego detektora CH4
Zaawansowany stały system zdalnego wykrywania gazu zaprojektowany do monitorowania metanu (CH4) z możliwością rozszerzenia odległości między nadajnikiem a czujnikiem.
SG100-R to stały system wykrywania gazu, który oddziela czujnik od nadajnika o maksymalnie 1000 metrów za pomocą komunikacji RS485.Ta konstrukcja zdalnego zamontowania jest idealna, gdy punkt pomiaru znajduje się wewnątrz przewodu, rurociąg, zamknięta przestrzeń lub gdzie gazy są cięższe niż powietrze - czujnik idzie tam, gdzie jest zagrożenie, podczas gdy nadajnik pozostaje w wygodnym, bezpiecznym miejscu dla wyświetlania wyświetlacza i konfiguracji.
Przykładowo metan (CH4) system wykorzystuje czujnik spalania katalitycznego do pomiaru od 0 do 100%LEL z rozdzielczością 1%LEL.i trzy przekaźniki (niższy alarm)Konfiguracja wykonywana jest bezpiecznie bez otwierania obudowy za pomocą różdżki magnetycznej lub opcjonalnego pilota.Jednostka posiada certyfikat IECEx/ATEX (Ex db IIC T6 Gb), ochrona IP66/IP68, oraz wytrzymała obudowa z odlewu aluminiowego (SS316 opcjonalnie).
Dlaczego ważne jest umieszczenie czujników zdalnych
Tradycyjne czujniki stałe montują czujnik bezpośrednio na nadajniku - ale to nie działa dla każdego scenariusza.
- Instalacje kanałowe i rurociągowe- Umieść czujnik wewnątrz przepływu powietrza, podczas gdy nadajnik pozostaje na zewnątrz dla łatwego dostępu.
- Gazy cięższe niż powietrze- Gazy takie jak NH3, H2S i H2 mają tendencję do osadzania się w niskich punktach.
- Obszary trudnie dostępne- W zamkniętych przestrzeniach, głowicach naczyń lub podwyższonych kanałach - uzyskaj dostęp do czujnika zdalnie bez wspinania się lub wchodzenia do stref niebezpiecznych.
- Surowe środowiska czujników- Jeśli punkt pomiarowy jest mokry, zakurzony lub żrący, nadajnik może być umieszczony w czystszym miejscu, co przedłuża jego żywotność.
- Maksymalna odległość oddzielenia: 1000 metrów- zasilane i komunikowane przez połączenie RS485 z nadajnika.
Krótka uwaga na temat metanu (CH4)
Metan jest głównym składnikiem gazu ziemnego. Jest bezbarwny, bezwonny i bardzo łatwopalny.Dolny limit wybuchowości metanu wynosi 5% VOLPomiar 0-100%LEL bezpośrednio wskazuje, jak blisko atmosfery jest zakres wybuchowy.
Typowe źródła metanu:Rurociągi gazowe, składowiska, kopalnie węgla, zakłady gazu biologicznego, przetwarzacze ścieków i rafinerie ropy.
SG100-R zapewnia wczesne ostrzeganie o wyciekach łatwopalnych, zwłaszcza w odległych lub trudnie dostępnych miejscach, gdzie konwencjonalne detektory nie mogą być łatwo zainstalowane lub utrzymywane.
Aplikacje terenowe - gdzie SG100-R wyróżnia się
- Rurociągi kanałowe- Monitor gazu wewnątrz wentylacji lub kanałów wydechowych; czujnik wewnątrz, nadajnik na zewnątrz.
- Wykrywanie ciężkich gazów- NH3, H2, H2S osadzają się w niskich punktach; czujnik na poziomie podłogi, nadajnik na komfortowej wysokości widzenia.
- Wejście do zamkniętej przestrzeni- czujnik wewnątrz zbiorników, naczyń lub kanałów; nadajnik bezpiecznie umieszczony na zewnątrz do monitorowania personelu.
- Wysypy odpadów i zakłady biogazowe- monitorowanie metanu w studniach zbiórkowych i digestorach.
- Kompresory gazu ziemnego- Czujnik zdalny w dziurach zaworów, gdzie dostęp jest ograniczony.
- Rafinerie ropy naftowej i gazu- monitorowanie uchodźczych emisji w trudnie dostępnych obszarach procesu.
- Oczyszczanie ścieków- monitorowanie gazu trawnika (metanu) w przestrzeniach głównych zbiornika.
- Kopalnie węgla- Długotrwałe wykrywanie dróg oddechowych lub obszarów zwrotnych.

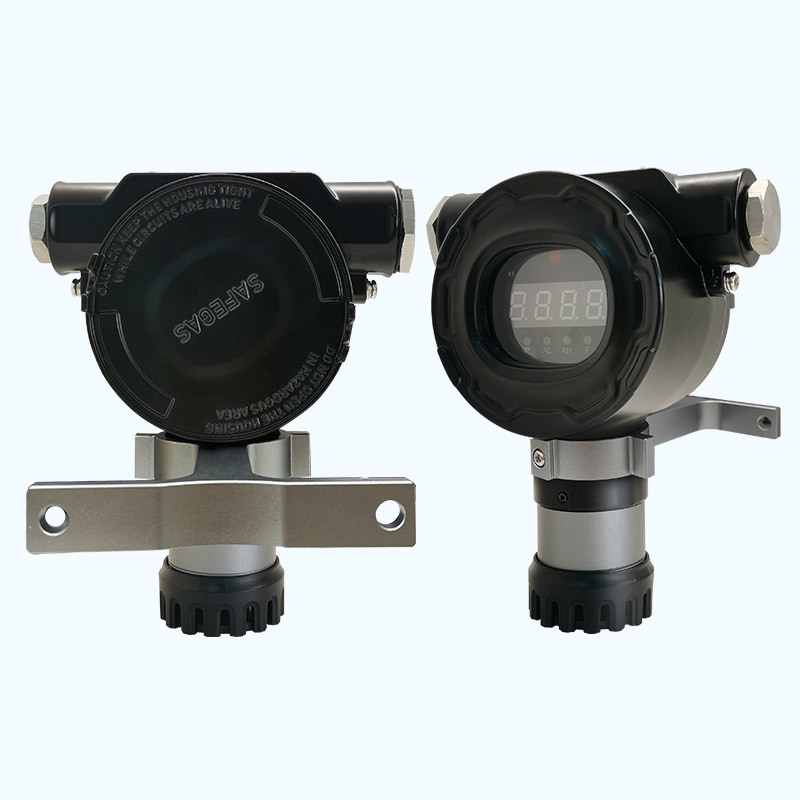

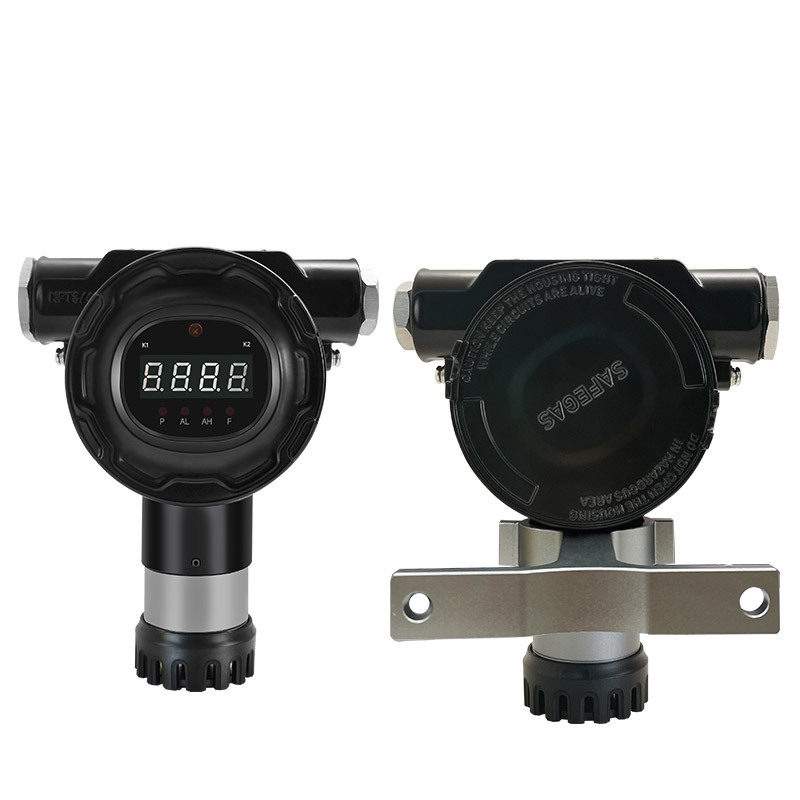

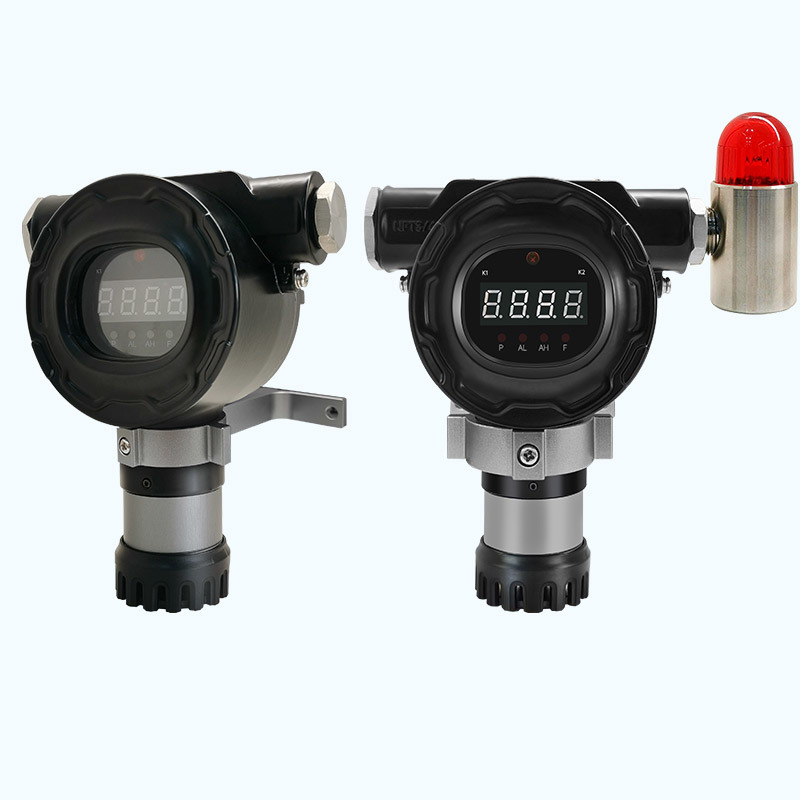

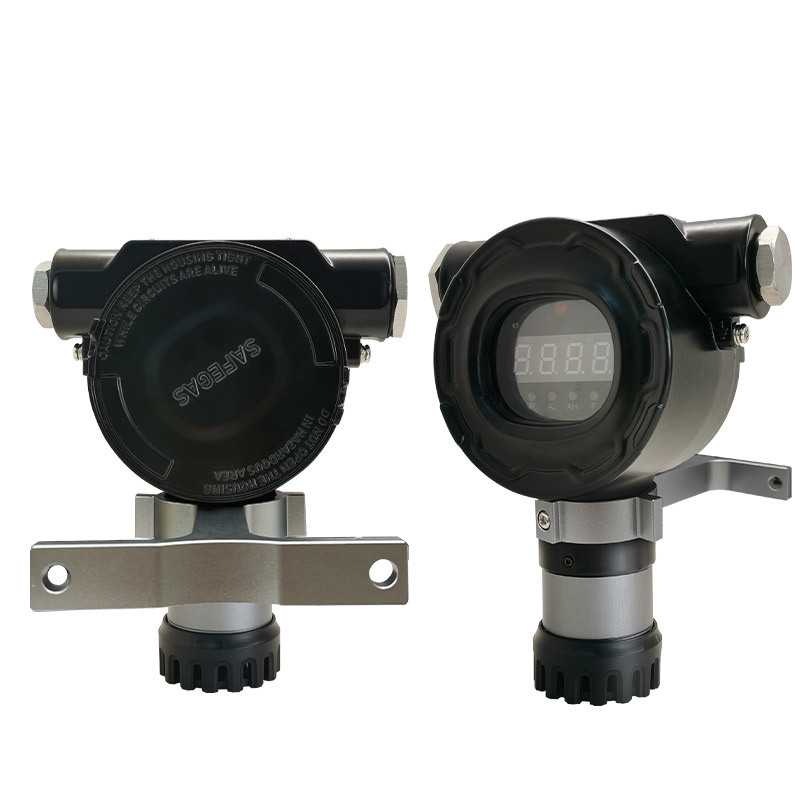

Obrazy produktów
Specyfikacje techniczne (CH4, 0-100%LEL)
| Parametry |
Wartość |
| Gas docelowy |
Metan (CH4) |
| Zasada wykrywania |
Spalanie katalityczne |
| Zakres pomiarowy |
0 - 100%LEL |
| Rozstrzygnięcie |
1%LEL |
| Dokładność |
≤ ± 2-5% FS (zależne od czujników) |
| Wskaźnik odporności na wybuch |
IECEx: Ex db IIC T6 Gb, Ex db ia IIC T6 Gb; ATEX: Ex db IIC T6 Gb, Ex db ia IIC T6 Gb |
| Ochrona przed wejściem |
IP66 / IP68 |
| Zużycie energii |
< 2,5 W (gaz toksyczny) / < 4 W (gaz łatwopalny) |
| Standardowe wyjścia |
3 przewody 4-20mA, RS485 Modbus |
| Wyjścia przekaźnika |
3 przekaźniki (niskie alarmy, wysokie alarmy, alarmy awaryjne) |
| Napięcie zasilania |
12-24V prądu stałego |
| Wyświetlacz |
LED |
| Temperatura pracy (katalityczna) |
-40°C do +70°C |
| Wilgotność operacyjna |
0-95% RH (nie kondensacyjny) |
| Zakres ciśnienia |
86-106 kPa |
| Materiał obudowy |
Aluminium odlewane na lico (standardowe); SS316 (nieobowiązkowe) |
| Wpisy kablowe |
1 × 3/4 NPT (z lewej) i 1 × M20 (z prawej) |
| Wymiary |
157.8 × 128,8 × 69,6 mm |
| Waga |
10,0 kg |
| Gwarancja |
1 rok |
Podstawowe umiejętności
- 1000 metrów odległości- Czujnik i nadajnik mogą być oddzielone do 1000 m za pośrednictwem RS485, co zapewnia niezrównaną elastyczność w trudnych instalacjach.
- Certyfikat odporny na wybuchy- IECEx i ATEX Ex db IIC T6 Gb - bezpieczne dla stref niebezpiecznych 1 i 2.
- Ochrona IP66/IP68- Nieprzepuszczalny, chroniony przed silnymi strumieniami wody i podwodny.
- Wielokrotne opcje wyjścia- 4-20mA (3-przewody), RS485 Modbus, plus trzy przekaźniki do sterowania zewnętrznym urządzeniem.
- Bezpieczna konfiguracja- Magnetyczna różdżka (włączona) lub opcjonalne sterowanie zdalne - nie ma potrzeby otwierania obudowy w atmosferze wybuchowej.
- Lokalny wyświetlacz- Ekran LED pokazuje stężenie gazu w czasie rzeczywistym w miejscu nadajnika.
- Trwała konstrukcja- obudowa z litego aluminium; stal nierdzewna 316 opcjonalnie dla miejsc korozyjnych.
- Łatwa instalacja- Zaopatrzenie w uchwyt do montażu; standardowe wejścia do kabli (NPT i M20).
O producencie
Shenzhen YuanTe Technology Co., Ltd. (Safegas)- założona w 2010 roku, z ponad 16-letnim doświadczeniem w zakresie badań i rozwoju, produkcji i sprzedaży gazu, ropy naftowej i gazu, chemikaliów, ochrony środowiska, elektronikiInżynieria miejska, rolnictwa i urządzeń gospodarstwa domowego.
Kluczowe poświadczenia:
- Certyfikat ISO9001, ISO45001, IECEx, ATEX, EMC
- Roczna zdolność produkcyjna: > 80.000 sztuk
- Typowa dostawa: 5-7 dni roboczych
- 24/7 globalne wsparcie posprzedażne
- Zakres produktów obejmuje przenośne detektory, stałe nadajniki, analizatory gazu, panele sterujące, stacje dokujące i akcesoria kalibracyjne.
Częste pytania
P1: Jak daleko czujnik może być od nadajnika?
A1: Do 1000 metrów przy użyciu komunikacji RS485.
P2: Czy SG100-R wykrywa gazy inne niż metan?
Odpowiedź: Tak. Wspiera setki typów czujników - katalityczne (palne), IR (CO2, CH4), elektrochemiczne (toksyczne) i PID (VOC).
P3: Czy nadajnik ma wyświetlacz?
Odpowiedź 3: Tak, wyświetlacz LED pokazuje stężenie gazu w czasie rzeczywistym w miejscu nadajnika.
P4: Jak ustawić ustawienia alarmu bez otwierania obudowy?
A4: Użyj dostarczonej różdżki magnetycznej (nie naruszającej) lub opcjonalnego pilota - bezpieczny w obszarach niebezpiecznych.
P5: Jakie przekaźniki są dostarczane?
A5: Trzy przekaźniki - alarm niskiego poziomu, alarm wysokiego poziomu i alarm awaryjny.
P6: Jaka jest klasyfikacja ochrony?
A6: IP66 (przeciśnienie przed pyłem, ochrona przed silnymi strumieniami wody) i IP68 (płynne).
P7: Jaki jest okres gwarancji?
A7: 1 rok dla nadajnika i czujnika (w zależności od rodzaju zużyte materiały czujnikowe mogą mieć krótszą gwarancję).
P8: Czy czujnik zdalny potrzebuje własnego źródła zasilania?
Nadajnik zasila czujnik zdalny za pośrednictwem połączenia RS485.
P9: Czy mogę zainstalować czujnik w kanale lub rurociągu?
Odpowiedź: Tak, czujnik zdalnego zasięgu jest przeznaczony do montażu w kanałach lub rurociągach - nadajnik pozostaje na zewnątrz w bezpiecznym miejscu.
P10: Czy SG100-R jest certyfikowany do atmosfery wybuchowej?
A10: Tak, posiada certyfikat IECEx i ATEX Ex db IIC T6 Gb dla obszarów niebezpiecznych strefy 1 i 2.
Standardowa zawartość opakowania
- Detektor gazu - 1 jednostka
- Pręty magnetyczne - 1 sztukę
- Podręcznik użytkownika (ang.) - 1 egzemplarz
- Certyfikat zgodności / karta gwarancyjna - 1 egzemplarz
- Uchwyt do montażu - 1 zestaw
- Telekomanda - 1 sztukę
